MFPBErrorC0202Tray1ErrorLiftMotorM12PS25Sensor
Avatar
Edisson Enrique Pérez Ydrogo

📌 Descripción del problema

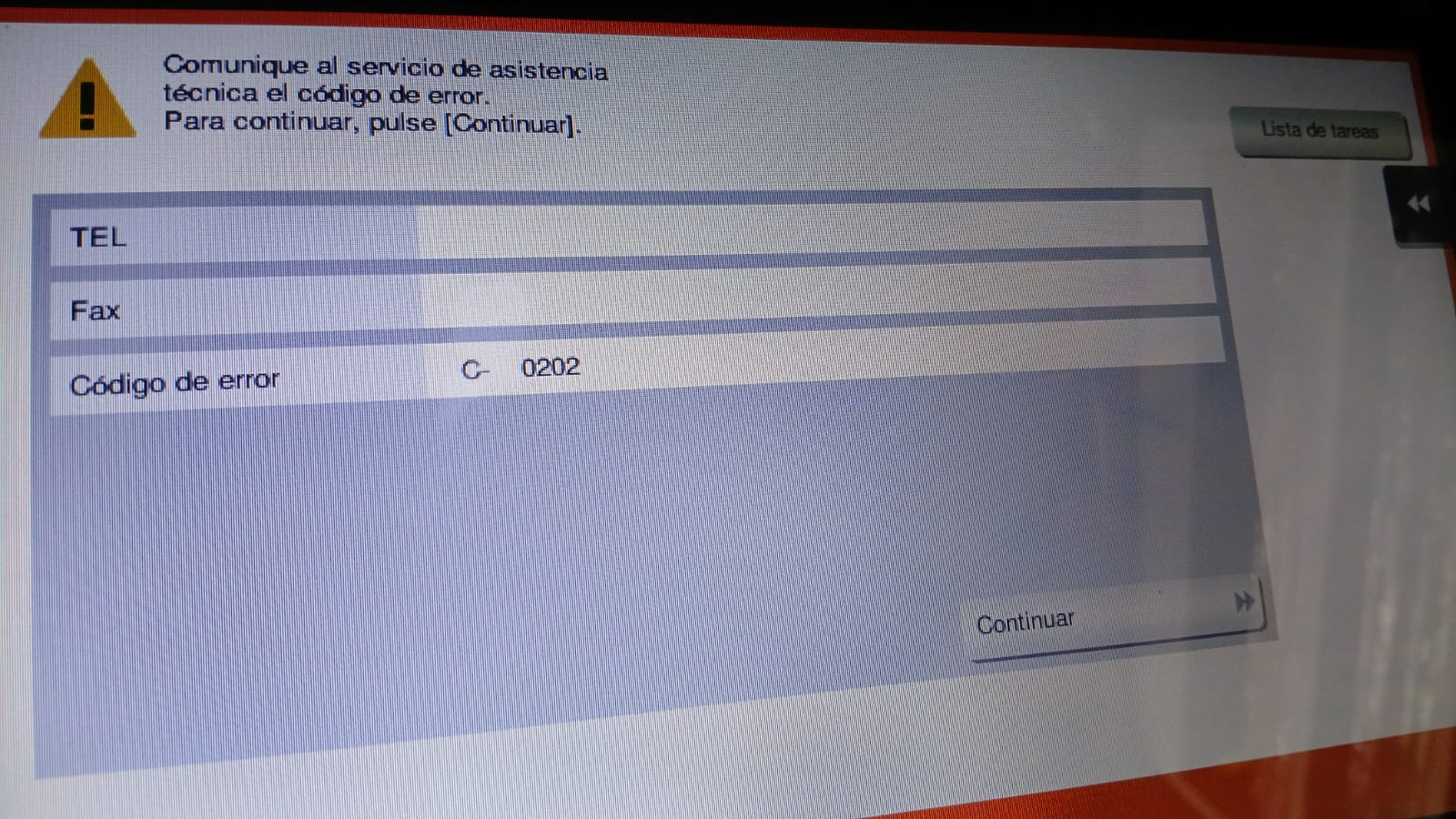

El error C-0202 indica una anomalía en la bandeja 1 (Tray 1) durante el levantamiento del papel.

En específico, el sensor de límite superior de la bandeja 1 (PS25) no se activa (no se bloquea) incluso después de que transcurra el tiempo definido para el levantamiento del papel en el cajón.


⚠️ Posibles causas
  1. Papel atascado o mal colocado en la bandeja.
  2. Conectores flojos o desconectados en el motor de elevación (M12) o en el sensor PS25.
  3. Fallo en el acoplamiento de transmisión del motor M12.
  4. Problema en el relé de control entre el sensor PS25 y la placa MFPB.
  5. Falla en el motor de elevación (M12).
  6. Defecto en la MFPB (placa principal de control de la copiadora).

🛠️ Pasos para la solución
  1. Verificar bandeja
    • Retirar la bandeja y comprobar que no haya restos de papel o suciedad que impidan su correcto movimiento.
  2. Revisar conexiones eléctricas
    • Verificar el conector M12 ↔ MFPB (CN27E).
    • Revisar el acoplamiento del motor de elevación (M12).
    • Revisar conexión entre PS25 ↔ relé CN30 ↔ MFPB CN34E.
  3. Chequeo de señales
    • PS25 (sensor límite superior):
      • Señal: CN34E <B>→3 (ON).
      • Localización: componente 27-J.
    • M12 (motor de elevación):
      • Señal: CN27E-5 (M12_24V).
      • Localización: componente 19-J.
  4. Pruebas de componentes
    • Si el motor M12 no funciona → reemplazarlo.
    • Si el sensor PS25 no detecta correctamente → reemplazarlo.
  5. Revisar placa MFPB
    • Verificar conducción F1E.
    • Si persiste el fallo después de pruebas anteriores → reemplazar la MFPB.

✅ Conclusión

El error C-0202 en Bizhub 458/558 está relacionado con la bandeja 1 y su sistema de elevación de papel. En la mayoría de los casos, la causa es mecánica o de conexión, por lo que revisar el sensor PS25, el motor M12 y sus conectores suele resolver el problema. Si después de estas verificaciones el error continúa, será necesario considerar el reemplazo de la placa MFPB.
