📋 Descripción

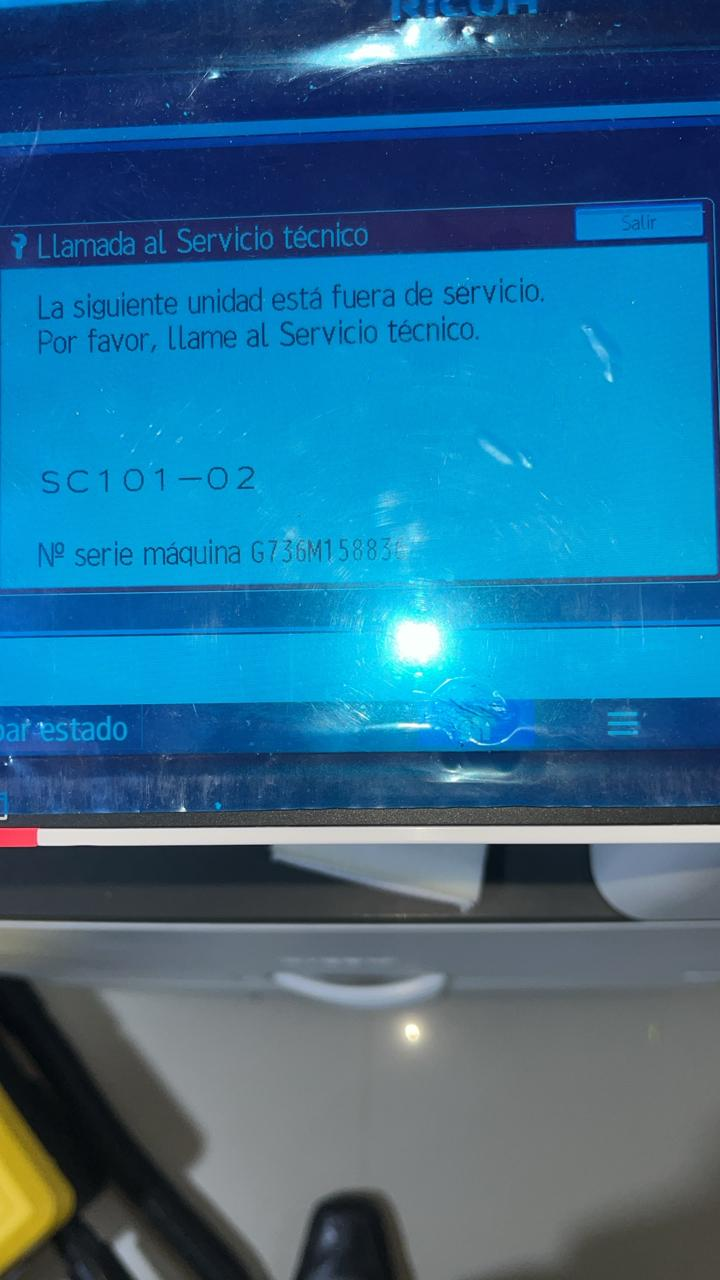

El error SC101-02 corresponde a un problema de LED Error (ajuste de iluminación LED).

Se detecta una irregularidad en el ajuste del LED: el sistema reconoce un fallo en la iluminación del escáner.

⚠️ Causas posibles

• 📌 Conector defectuoso (desconectado o flojo)
• 🚦 Scanner Carriage defectuoso
• 🖥️ IPU defectuosa
• 🔗 Arnés defectuoso
• 🧠 BCU defectuosa

🛠️ Recomendaciones de solución

1. 🔄 Apagar y volver a encender el equipo para ver si el error se repite.
2. 🔌 Reconectar los conectores siguientes:
   • Scanner Carriage ↔ IPU harness (FFC)
   • SBU ↔ LEDB harness (FFC)
   • IPU ↔ BCU harness
3. 🧼 Verificar el sello de referencia blanca detrás del vidrio de exposición; reemplazar el vidrio si está dañado o sucio.
4. 🚦 Reemplazar el Scanner Carriage si está defectuoso.
5. 🖥️ Reemplazar la IPU si continúa el error.
6. 🔗 Reemplazar los arneses defectuosos entre los componentes mencionados.
7. 🧠 En caso extremo, reemplazar la BCU.

🛠️ Soluciones del Técnico

1. 🔄 Limpiar el sensor
2. 🚦Posicionar de manera manual la lámpara en modo de reposo
3. 🔄Intercambiar los sensores
4. 🧠Inicializar el equipo, tomar en cuenta que los datos se eliminarán

✅ Conclusión

El error SC101-02 indica un fallo en la calibración de iluminación LED del escáner. Comienza revisando conexiones y limpieza del vidrio y sello. Si el problema no se corrige, habrá que considerar el cambio del scanner carriage, IPU o incluso la BCU.
